Данные

Заказчик является одним из крупнейших производителей и экспортеров калийных удобрений в мире. По данным Международной ассоциации удобрений, на его долю приходится седьмая часть мирового объема производства калийных удобрений.

Эти факты позволяют предприятию успешно конкурировать с зарубежными производителями и экспортировать свою продукцию в более чем в 90 стран мира.

Задача

Перед Геоклима была поставлена непростая задача – разработать и произвести оборудование для охлаждения CaCl2 29%, который используется в технологическом процессе заморозки грунта при добыче калийных солей. Оборудование должно было обеспечивать охлаждение соленого раствора 29% CaCl2 до -30°С, при этом иметь антивандальное исполнение и быть транспортабельным.

Проект

Холодильное оборудование Геоклима, смонтированное на территории одной из шахт месторождения, предназначено для охлаждения соленого раствора 29% CaCl2. Регулируемый диапазон температуры рассола от +10⁰С до -30⁰С. Объемная подача рассола 490 м3/ч. Температурный график при выходе на режим замораживания -30⁰С /-27,8⁰С. Общая холодопроизводительность 4-х холодильных машин – 1600 кВт с плавным регулированием мощности от 15 до 100%.

Холодильное оборудование представляет собой систему, состоящую из:

  • бесконденсаторная холодильная машина в комплекте с запорной арматурой, щитом управления и ресиверным блоком, модель GSE B 4160 07 SP, смонтирована внутри контейнера;

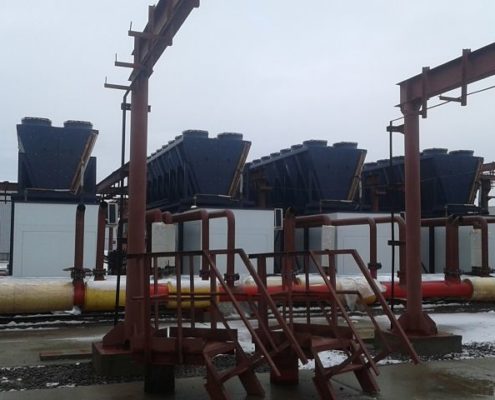

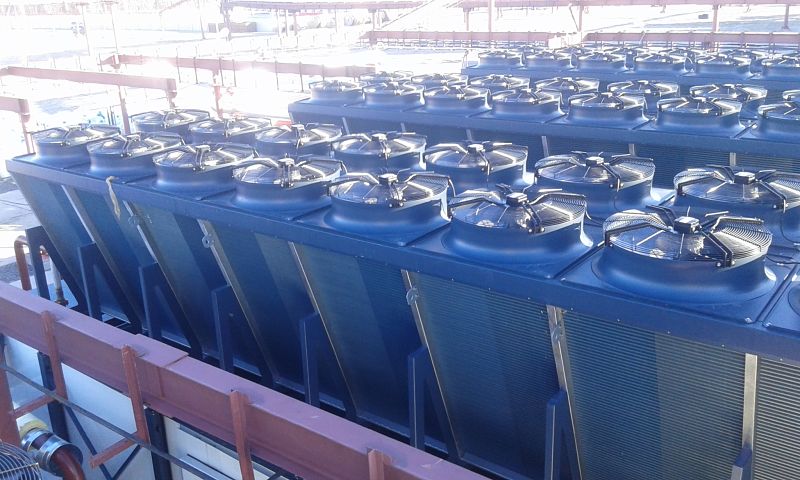

  • выносной конденсатор, модель RAC 2880, смонтирован на крыше контейнера;
  • охладитель масла с насосной станцией, модель DAC 2250, смонтирован на крыше контейнера;
  • внутренние и внешние блоки сплит-системы для обеспечения системы кондиционирования внутри контейнера;
  • выносной контроль.

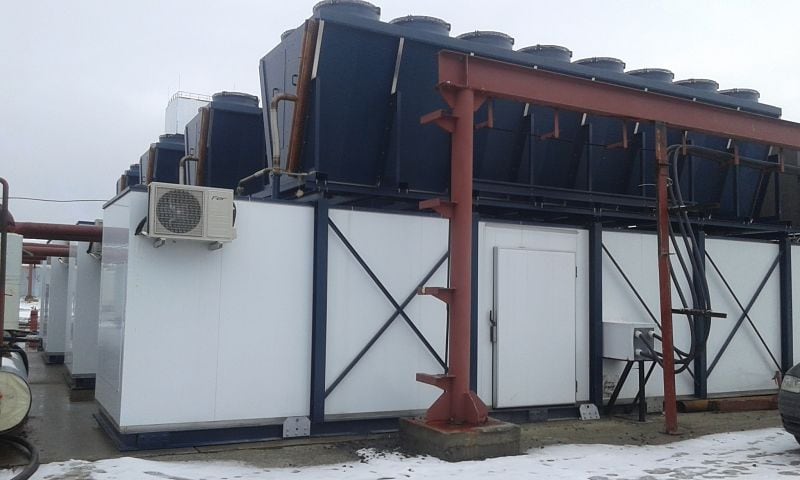

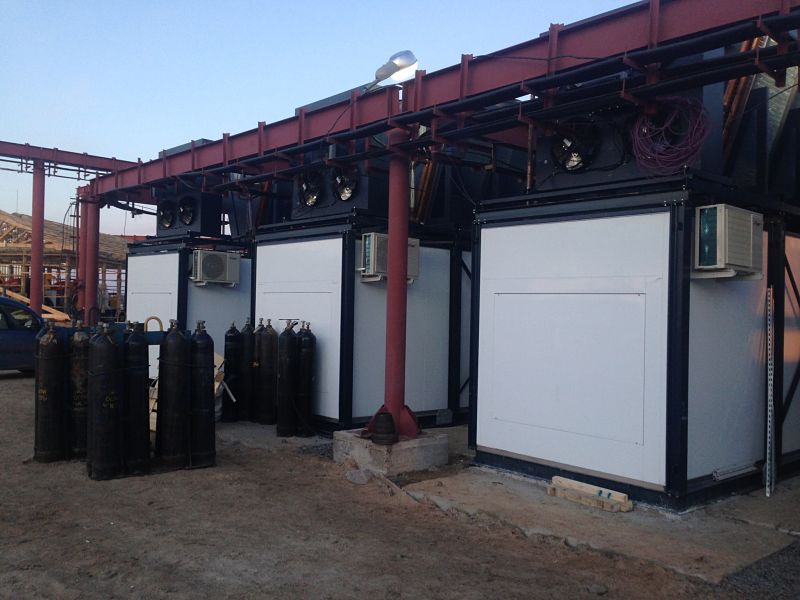

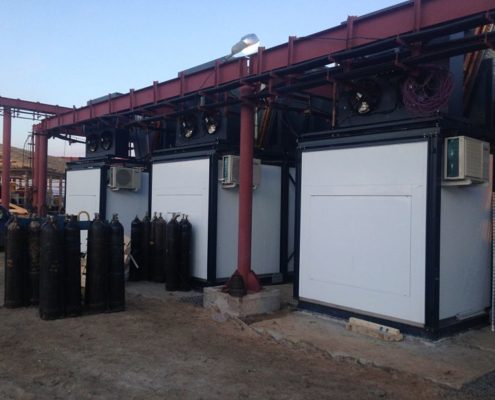

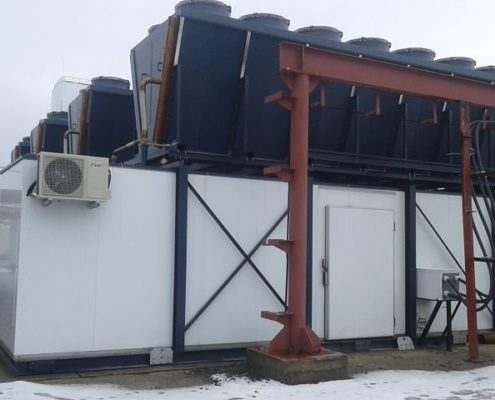

Тепловая изоляция стен и крыши контейнера выполнена из полиизоциануратовых сэндвич-панелей толщиной 50мм. Для предотвращения коррозии и увеличения срока службы каркас холодильной установки и наружные панели выполнены из коррозионностойких материалов. Покрытие панелей нержавеющая сталь с двух сторон. Внутри контейнер оснащён системой кондиционирования, состоящей 2 наружных и 2 внутренних блоков сплит-системы для поддержания температуры в контейнере от +20⁰С до +30⁰С. Также внутри контейнер оснащён системами отопления, вентиляции и внутреннего освещения.

Результаты

Геоклима смогла разработать и произвести оборудование, удовлетворяющее все требования Заказчика, и обеспечить бесперебойность технологического процесса охлаждения грунта при добыче калийных солей.
