Evaporative System
Die Entwicklung der
adiabatischen Kühlung

Verdunstungssystem für adiabatische Kühlung

Der adiabatische Flüssigkeitskühler von Geoclima ist mit einem innovativen Verdunstungssystem ausgerüstet, welches erhebliche Energieeinsparung, durch die Ausnutzung der adiabatischen Kühlung bringt.

Das adiabatische System ist ein Prozess, bei dem das Wasser, welches über eine Wasserleitung zugeführt wird die extern oberhalb der Verflüssigerbatterie installiert ist, befeuchtet die Blöcke und die trockene Luft wird über die Umgebungsluft über diese befeuchteten Panelen abgesaugt und wird dadurch abgekühlt. Der Kühleffekt macht es möglich die Verflüssigertemperatur zu reduzieren, mit dem Effekt einer erheblichen Druckreduzierung des Verdichters zu erzeugen, mit dem Ergebnis von Energievorteilen. Das Wasser welches durch die Blöcke durchfließt wird in einem “Ablaufrinnensystem “gesammelt”, in Rinnen die unterhalb jeden Blockes montiert sind und das Wasser ablaufen lassen.

Verdunstungssystem für adiabatische Kühlung

Das Verdunstungssystem ist besonders effektiv und effizient sobald die Außentemperatur hoch und die reflative Feuchte niedriger als 60% ist. Während der Wintermonate, oder bei außergewöhnlichen Umgebungseinflüssen für das Verdunstungssystems ermöglicht das intelligente Regelsystem die Panelen den Verbrauch der Lüfter zu reduzieren um die maximale Effizienz des Systems zu erhalten.

Der Verdunstungseffekt reduziert die Lufttemperatur um mehr als 8 °C und steigert damit die Effizienz der Verflüssiger.

Durch Einsatz des adiabatischen Verdunstungssystems, ist Geoclima in der Lage die jährlichen elektrischen Verbrauchswerte bis 30% zu reduzieren, im Vergleich zu einem gleichwertigen konventionellem luftgekühltem Kühlsystem. Zusätzlich haben wir ein System entwickelt, bei dem das verbrauchte Wasser zur Befeuchtung der Blöcke nicht verloren geht – wie es gewöhnlich auftritt – aber es wird in den Zirkulationskreislauf zurückgefördert, um von dem Flüssigkeitskühler wieder verwendet zu werden, dies bringt weitere Vorteile bezüglich Energie und Kosteneinsparungen und für die Öko–Nachhaltigkeit.

Die Entwicklung des Geoclima Verdunstungssystems

In seiner Originalversion, war das adiabatische System bereits eine sehr gute Lösung mit  hervorragenden Ergebnissen bei der Leistung und Energieeinsparungen. Trotzdem, waren dabei einige Grenzen gesetzt welche die Effektivität und Effizienz limitierten. Dies war der Grund warum unsere R&D Abteilung neue Lösungen konstruierten um weiterhin den Betrieb und die Effektivität des System zu verbessern.

alt Verdunstungssystem für adiabatische Kühlung

Grenzen der herkömmlichen Version

  1. Die “Wasserauffangwanne” behinderte den Luftstrom vom Boden und damit die Luftführung über die Verflüssigerbatterien
  2. Die volle Öffnung der Blöcke im AUS Modus wurde durch die Installation der Wasserleitung, die zwischen den Blöcken montiert war behindert und erzeugte damit eine weiter Beeinträchtigung des Luftstromes.
neue Verdunstungssystem für adiabatische Kühlung

Die Lösung durch die neue Entwicklung

  1. Neues Wasserauffangsystem: die “Auffangwanne” wurde entfernt dafür wurde ein neues “Wasserabflußleitungs” System konstruiert, mit eingebauten Rinnen unter jedem Block um das Wasser abfließen zu lassen
  2. Die Wasserleitung ist extern, oberhalb der Verflüssigerbatterien eingebaut worden und die Blöcke sind damit voll geöffnet.

Hauptvorteile

Verdunstungssystem für adiabatische Kühlung

Das Geoclima Verdunstungssystem ist in der Lage die RF % anzuheben durch Einsatz der Verdunstungsblöcke.

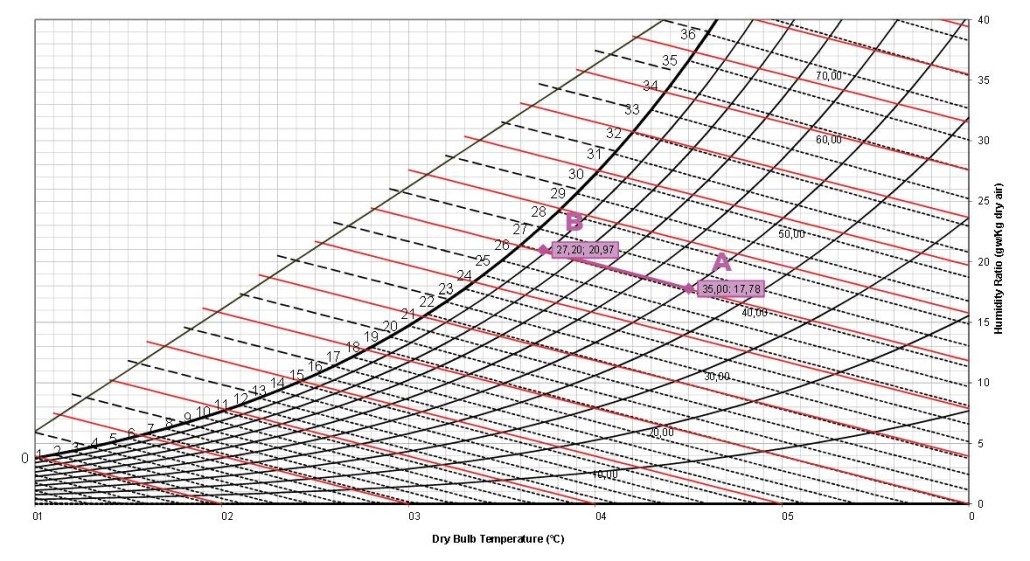

Folgendes Beispiel eines Kühlprozesses:
A → 35 °C / RH%: 50%
B → 27.2 °C / RH%: 91.5%

Das neue adiabatische System bringt viele Vorteile: erstens erzeugt es einen größeren Luftstrom über die Verflüssigerbatterien, sowohl bei MODUS EIN (geschlossene Blöcke) als auch AUS (geöffnete Blöcke), es ermöglicht einen leichteren Zugang für Wartungsarbeiten und letztlich wurde eine große Mengen von unnötigem Material entfernt, als Ergebnis für eine kompaktere und effizientere Struktur.
Das Gesamtergebnis ergibt größere Gesamteffizienz des kompletten Systems.

PLUS

Erweiterte Wärmeaustauscher Leistung
Volle Anbindung
Einfache Wartung
Dynamische Block Kühlung
Hohe Effizienz bei allen Außentemperaturen

KEINE BAKTERIELLE AUSBREITUNG

Selbstentleerentes System
Keine Tropfenbildung im Luftstrom
Keine Blockierung durch Wasser

NIEDRIGE BETRIEBSKOSTEN

Minimierter Wasserverbrauc
Keine Wasseraufbereitung erforderlich
Minimierter Energieverbrauch

REDUZIERTE INSTALLATIONSKOSTEN

Geeignet für LKW Transport
Reduzierte Gewichte und Auflagepunkte
